VOCS挥发性有机物在线监测系统
分享到:
VOCS挥发性有机物在线监测系统
产品详情
品牌: 普瑞仪器 型号: CMS-6000
描述: VOCS挥发性有机物在线监测系统

仪器介绍


  VOCs有机污染物在线监测系统是普瑞仪器根据国家对于VOCs排放标准的规定,通过对相关企业生产过程中的实际状况,现场环境状况,集合公司的技术研发团队的智慧和力量研发出来的一款VOCs在线检测系统。可以直接部署在企业生产现场,并且多点部署,分布在整个监控区域,构成VOCs在线监控网络,通过监控平台把控整个监控区域的VOCs排放状况。

  仪器特点


  1、仪器稳定性和耐用性极佳,能够长时间24小时全天候不停机工作,符合高强度在线检测要求。

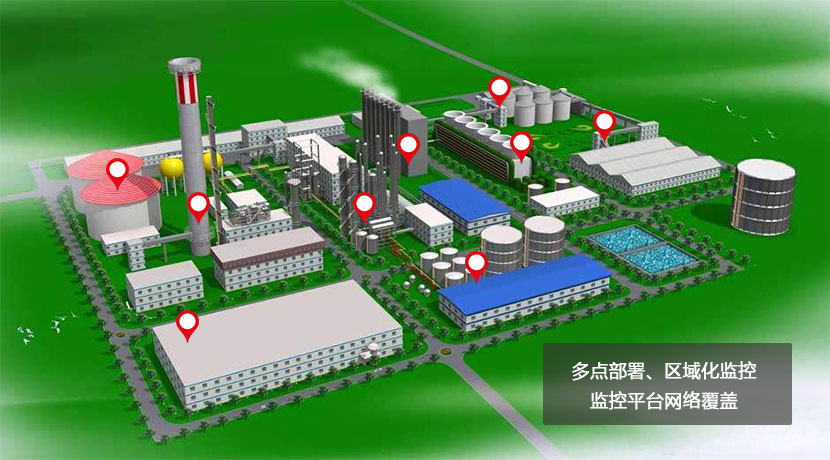

  2、采用物联网技术,可在检测区域多地点安装,实现区域联网,多点监测,重点监控。

  3、采用了模块化设计,可根据用户的要求和现场环境定制功能,满足客户的要求

 4、采用先进的气相色谱GC-FID)监测有机挥发性气体浓度及特征污染物气体浓度。

 5、快速、连续在线监测有机挥发性气体浓度及特征污染物气体浓度

 6、广泛应用于环保废气在线监测、工艺控制、安全监测等场合,监测固定污染源、厂界、区域以及泄露点,为环境监管部门和工业企业的管理决策提供详实可靠的数据依据。


  系统组成

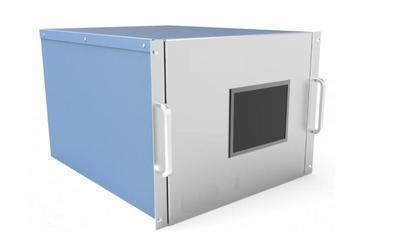

  系统组件一:CMS6000系列在线过程气相色谱仪


  VOCs有机污染物在线监控系统的主要部件之一,主要是对采集到的有机废气进行分析,计算出其中VOCs物质的成分及含量,为企业VOCs的治理和排放提供切实的数据依据。

项目

指标

检测能力

甲烷、非甲烷总烃、总烃、苯、甲苯、乙苯、二甲苯

量程

甲烷(0.1-1000ppm

非甲烷总烃(0.05-100ppm/1-1000ppm

苯系物(1-10000ppm

检测器

氢火焰离子化监测器(FID

检出限

0.1ppm(甲烷);0.05ppm(非甲烷总烃);0.1ppm(苯系物)

重复性

RSD3%

分析周期

20min

功率电源

AC220V   50Hz   800W

工作环境

温度:(5-35)℃,湿度:(20%-90%RH

气源要求

载气:高纯氮气或零级空气(>99.995%);

燃气:高纯氢气

助燃气:零级空气

输出

4-20mARS232/RS485、以太网

尺寸

19“标准机箱

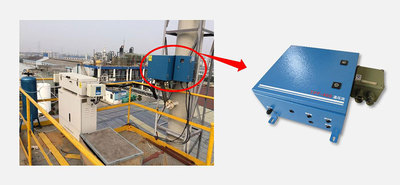

  系统组件二:温压流模组


温压流与采样探头相连接,对采集的气体进行加热、稳压、稳流预处理,自带截止阀反吹电磁阀,最终将采集的气体平稳输送到VOCs有机污染物在线监测系统中,提高数据监测的准确度。

温度

0~400

压力

-5~5kPa

压差

0~2kPa

对应流速

0~20m/s

  系统组件三:氢气/空气发生器


  在线系列氢气发生器,为VOCs有机污染物在线监控系统提供高纯氢气,采用氢氧化钾溶液为电解液,具有使用安全,维护方便等优点,可用高纯氢气钢瓶代替。

型号

PRH300

PRH500

输出压力

0.4MPa

0.4MPa

超压保护

0.46MPa

0.46MPa

最大流量

300mL/min

500mL/min

气体纯度

优于99.999%

优于99.999%

实际尺寸

240×350×470mm

240×350×470mm

电源

AC220V   50Hz   150W

AC220V   50Hz   150W

整机重量

约17kg

约17kg

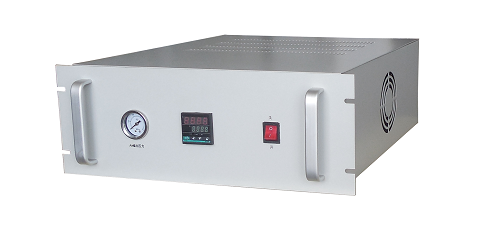

  零级空气发生器:采用静音、无油压缩机、不锈钢气罐、高温催化氧化炉、两级干燥管等气路组成。设有自动吸附排除空气中烃类物质,为系统提供无油三级净化空气

工作原理

高温催化氧化

输出压力

0~0.6MPa

输出流量

0~1500mL/min

气体纯度

烃类≤0.1ppm(以碳计)

催化氧化温度

400℃

电源

AC220V   50Hz   300W

  系统组件四:伴热过滤一体化采样探头


  特殊设计的伴热过滤一体化采样探头,由于不同行业的VOCs有机废气的成分不同,有些废气中含有水蒸气或者烟尘等,会对实验结果造成影响。针对这种情况特别设计的采样探头,内置过滤系统和伴热系统,将采集的气体过滤同时进行80℃高温伴热,让采集到的废气顺利进入温压流模组中。

  系统组件五:数据采集传输仪

  数据采集传输仪通过数字通道、模拟通道、开关量通道将VOCs在线监控系统的测试数据及运行状态等信息进行存储,并通过系统自带的4G无线网络模块将数据信息通过4G网络上传到VOCs在线数据监测平台上,监测平台已可以通过4G网络将控制命令传输到数据采集传输仪中,数据采集传输仪根据接收到的控制命令对VOCs在线监控系统的运行进行控制。

  系统组件六:4G无线网络模块

  由于VOCs有机污染物在线监控系统的安置地点因为环境限制,有些地点无法安装有线网络,所以单独配置4G无线网络模块,让VOCs在线监控系统通过4G无线网络与VOCs监控平台进行数据交换,更方便在多个地点搭建监控网络。

  如果环境允许的情况下,可以通过有线网络替换掉4G模块,有线网络的数据传输稳定性优于4G模块。

     色谱峰图

  《固定污染源排气中非甲烷总烃的测定 气相色谱法(HJ T 38-2017)》

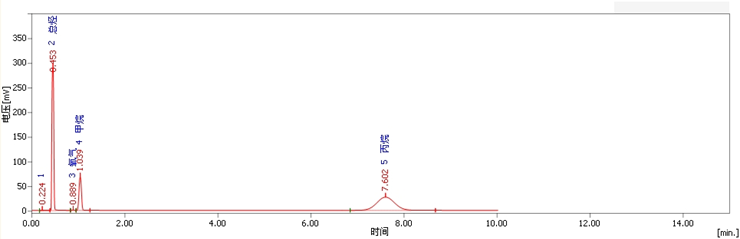

空气中50ppm甲烷+50ppm丙烷混合标气色谱图(单次测量)

色谱柱反吹,缩短测量间隔

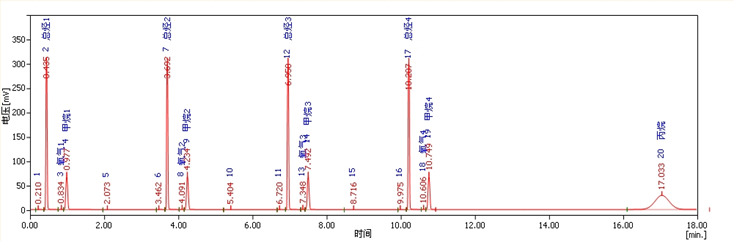

空气中50ppm甲烷+50ppm丙烷混合标气色谱图(1.5min间隔连续4次测量)

含苯系物有机废气的测量周期会有所延长

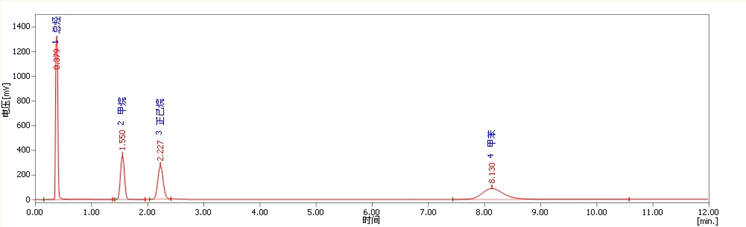

空气中300ppm甲烷+300ppm正己烷+300ppm甲苯混合标气色谱图(单次测量)

     应用领域

  VOCs有机污染物在线监控系统在化工厂,药厂、石化、印刷、喷涂等企业的高污染区域进行多点部署后,可以构成VOCs有机废气排放监控网络,通过监控平台对整个污染源区的VOCs排放状况进行24小时不间断监测,协助环保部门实时了解所辖区域的污染情况,并制定相应改善措施。

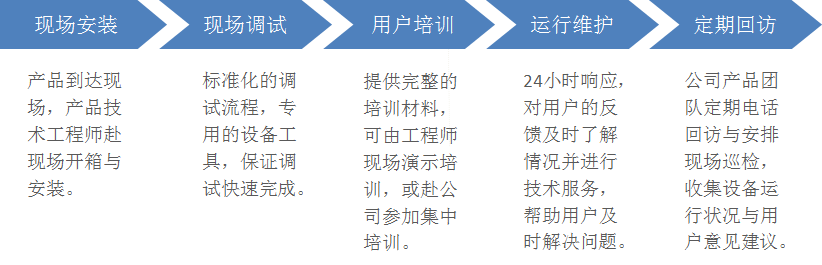

     技术服务
